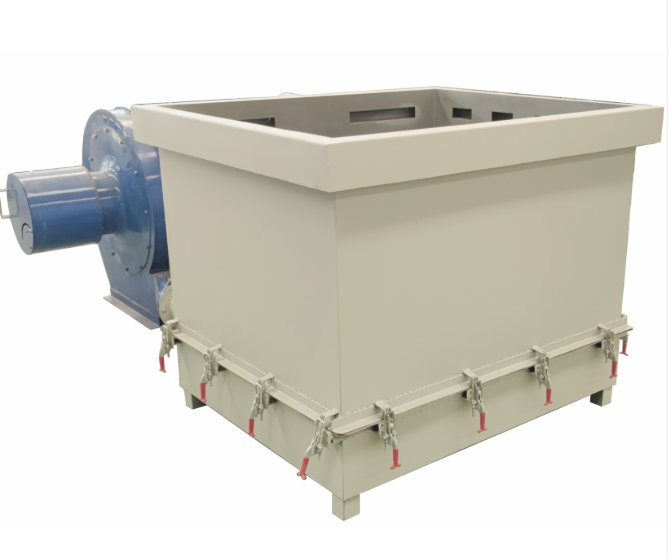

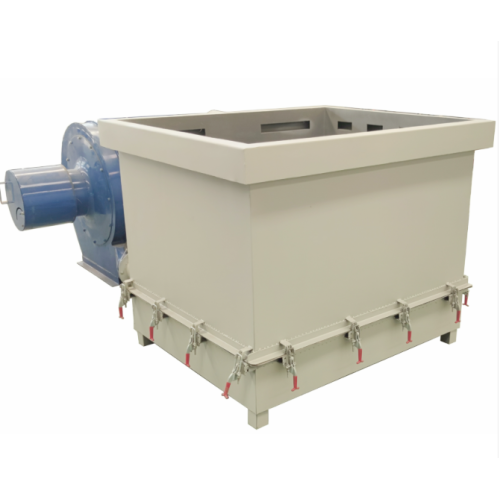

স্কোয়ার ভাসমান বালি মেশিন

আপনার শেল রুম যদি লম্বা ছাঁচের গাছ, ভালভ বডি, পাম্প হাউজিং বা ইম্পেলারগুলি পরিচালনা করে, আপনি সম্ভবত একই দেয়ালে আঘাত করেছেন যা আমরা সবসময় শুনি: একটি বৃত্তাকার বালির ব্যারেল আপনাকে ব্যবহারযোগ্য এলাকা দেয় না। অপারেটররা গাছটিকে কাত করে নীচের অংশগুলিকে তরলযুক্ত বালিতে নিয়ে যায়, ব্যারেলের কোণগুলি কখনই সঠিকভাবে তরল হয় না, এবং আপনি গাছের উপরে যে আবরণটি পান তা আপনি নীচের অংশে পাওয়া আবরণ নয়৷ এটি পরে দেখা যায় অসম শেলের পুরুত্ব, ফাটল খোসা, এবং ঢালা পর্যায়ে ধাতু লিক হচ্ছে - এবং সেই সময়ে পুনরায় কাজ করার জন্য মেশিনের চেয়ে অনেক বেশি খরচ হয়। আমরা চীনের একটি উত্স কারখানা যা বিনিয়োগ কাস্টিং ফাউন্ড্রিগুলির জন্য শেল রুম সরঞ্জাম তৈরি করে এবং আমরা এক দশকেরও বেশি সময় ধরে তুরস্ক, মেক্সিকো, ভারত, ভিয়েতনাম, রাশিয়া এবং পূর্ব ইউরোপের ফাউন্ড্রিতে সম্পূর্ণ বিনিয়োগ কাস্টিং শেল তৈরির সরঞ্জাম রপ্তানি করে আসছি। আমাদের বর্গাকার ভাসমান বালি মেশিন— সেই নির্দিষ্ট সমস্যার জন্য আমাদের উত্তর: একটি আয়তক্ষেত্রাকার তরলযুক্ত বালির বিছানা যার একটি প্রশস্ত, সমতল কাজের এলাকা, সামঞ্জস্যযোগ্য বায়ুর পরিমাণ এবং একটি ধুলো নিষ্কাশন পোর্ট যা আপনার বিদ্যমান সংগ্রাহকের সাথে সংযুক্ত। এটি লম্বা গাছগুলিকে উল্লম্বভাবে প্রবেশ করার জন্য জায়গা দেয়, মোটা ব্যাকআপ বালিকে পুরো বিছানা জুড়ে সমানভাবে ঝুলিয়ে রাখে এবং আপনার অপারেটরদের তিনটির পরিবর্তে এক গতিতে কোট করতে দেয়৷ এটি একটি সহজবোধ্য মেশিন যা একটি ধারণার চারপাশে তৈরি করা হয়েছে — একটি বড়, চাটুকার, কাস্টিংয়ের জন্য আরও ব্যবহারযোগ্য বালির বিছানা যা একটি বৃত্তাকার ব্যারেলে মাপসই হয় না।

কী স্পেসিফিকেশন

আমরা এই মেশিনটিকে তিনটি স্ট্যান্ডার্ড বেড আকারে তৈরি করি এবং আমরা উত্পাদন শুরু করার আগে আপনার সবচেয়ে বড় ছাঁচের গাছের সাথে কাজের ক্ষেত্র, বিছানার গভীরতা এবং ব্লোয়ার পাওয়ার নিশ্চিত হয়ে যায়।

আইটেম

SFS-1000

SFS-1200

SFS-1500

বালি বিছানা কাজ এলাকা (L × W)

1000 × 800 মিমি

1200 × 1000 মিমি

1500 × 1200 মিমি

বিছানার গভীরতা

700 মিমি

800 মিমি

800 মিমি

কার্যকরী বালি সাসপেনশন গভীরতা

500-550 মিমি

600 মিমি

600 মিমি

ব্লোয়ার পাওয়ার

5.5 কিলোওয়াট

7.5 কিলোওয়াট

11 কিলোওয়াট

বাতাসের পরিমাণ

5,000–6,200 m³/ঘণ্টা

7,600–8,700 m³/ঘণ্টা

11,000–13,000 m³/ঘণ্টা

বায়ুর চাপ

8,900–9,600 Pa

9,900–10,600 Pa

11,000–12,000 Pa

এয়ার ইনলেট ব্যাস

Ø140 মিমি

Ø160 মিমি

Ø200 মিমি

পর্দা জাল

300/200 জাল (সূক্ষ্ম/মোটা বালি)

300/200 জাল

300/200 জাল

প্রযোজ্য বালি

সূক্ষ্ম, মাঝারি, মোটা ব্যাকআপ বালি

সূক্ষ্ম, মাঝারি, মোটা

সূক্ষ্ম, মাঝারি, মোটা

বালির ক্ষমতা (প্রায়)

400 কেজি

650 কেজি

950 কেজি

ধুলো নিষ্কাশন পোর্ট

Ø200 মিমি, পিছনে মাউন্ট করা

Ø200 মিমি × 2

Ø250 মিমি × 2

বিছানা নির্মাণ

ছিদ্রযুক্ত স্ক্রিন প্লেট + স্যাঁতসেঁতে অনুভূত + স্টেইনলেস তারের জাল, দ্রুত-মুক্তি ল্যাচ দ্বারা আটকানো

একই

একই

শরীরের উপাদান

Q235 কার্বন ইস্পাত, 3–4 মিমি প্রাচীর (SS304 যোগাযোগের অংশ ঐচ্ছিক)

একই

একই

পাওয়ার সাপ্লাই

380V / 50Hz / 3-ফেজ (আপনার স্থানীয় সরবরাহে কনফিগার করা হয়েছে)

একই

একই

নিয়ন্ত্রণ

তাপ ওভারলোড সুরক্ষা দিয়ে শুরু / বন্ধ করুন; ভিএফডি ঐচ্ছিক

একই

একই

নয়েজ লেভেল

≤85 dB(A) 1 মি এ

≤85 dB(A) 1 মি এ

≤88 dB(A) 1 মি এ

মেশিনের ওজন

320 কেজি

450 কেজি

620 কেজি

সামগ্রিক মাত্রা (L × W × H)

1,400 × 1,100 × 900 মিমি

1,650 × 1,300 × 950 মিমি

1,950 × 1,500 × 950 মিমি

অপশন

ক্লোজড হুড এনক্লোজার, SS304 কন্টাক্ট পার্টস, ভিএফডি এয়ার ভলিউম কন্ট্রোল, ক্যাস্টর বেস, বর্ধিত বিছানা গভীরতা

নির্বাচনের উপর একটি নোট: কাজের ক্ষেত্রটি গুরুত্বপূর্ণ, বাইরের পদচিহ্ন নয়। ঢালাও কাপ এবং রানার সহ আপনার বৃহত্তম গাছের সম্পূর্ণ দৈর্ঘ্য এবং প্রস্থ পরিমাপ করুন, প্রতিটি পাশে 150 মিমি ছাড়পত্র যোগ করুন এবং এটি আপনাকে বলে যে আপনার কোন বিছানা প্রয়োজন। যদি আপনার গাছগুলি লম্বা কিন্তু সরু হয়, তাহলে আমরা একটি অ-মানক আয়তক্ষেত্রাকার বিছানা তৈরি করতে পারি — আমরা এটি প্রায়শই করি না — কারণ একটি বর্গাকার তরলযুক্ত বালির বিছানা মেশিন— আপনার কাস্টিংয়ের আকারের হওয়া উচিত, একটি ক্যাটালগের জন্য নয়।

কেন আমাদের চয়ন করুন

কাস্টমাইজেশন হল আমাদের কাজের স্বাভাবিক উপায়৷ বিছানার মাত্রা, গভীরতা, ব্লোয়ার ব্র্যান্ড (আমরা গ্রাহক-নির্দিষ্ট ব্লোয়ারের সাথে মানানসই করতে পারি), ভোল্টেজ এবং ফ্রিকোয়েন্সি, হুড স্টাইল, ডাস্ট পোর্টের অবস্থান — আমরা আপনার শেল রুমে তৈরি করি৷ আমাদের একটি অঙ্কন বা এমনকি আপনার দীর্ঘতম ছাঁচ গাছের একটি ছবি পাঠান এবং আমরা এটির চারপাশে মেশিনের আকার দেব।

আমাদের নিজস্ব ওয়ার্কশপ থেকে স্থিতিশীল সরবরাহ। স্টিল প্লেট, স্ক্রিন মেশ, ড্যাম্পিং ফিল, ব্লোয়ার এবং ল্যাচ সবই আসে নির্দিষ্ট সরবরাহকারীদের থেকে যা আমরা বছরের পর বছর ধরে কাজ করেছি। আপনি এই বছর যে মেশিনটি অর্ডার করবেন সেই মেশিনটি আপনি পরের বছর পুনরায় অর্ডার করতে পারবেন এবং পরিধানের অংশগুলি ইউনিটের সম্পূর্ণ পরিষেবা জীবনের জন্য উপলব্ধ থাকবে।

কোয়ালিটি কন্ট্রোল আপনি যাচাই করতে পারেন। প্রতিটি ইউনিট প্যাকিং করার কমপক্ষে 4 ঘন্টা আগে পরীক্ষা করা হয়: ব্লোয়ার ঘূর্ণন দিক, তিনটি ড্যাম্পার অবস্থানে বাতাসের পরিমাণ, স্ক্রীন টেনশন, ল্যাচগুলির নীচে বিছানা সিলের অখণ্ডতা এবং ওয়েল্ড পরিদর্শন। আমরা চালানের আগে ফটো এবং একটি সংক্ষিপ্ত পরীক্ষার ভিডিও পাঠাই এবং আমরা তৃতীয় পক্ষের পরিদর্শন বা একটি লাইভ ভিডিও কারখানা অডিটকে স্বাগত জানাই।

লিড টাইম যা আপনার প্রকল্পের সময়সূচীকে সম্মান করে। স্ট্যান্ডার্ড ইউনিট 7-15 কার্যদিবসের মধ্যে পাঠানো হয়; কাস্টমাইজড বিছানা 20-30 কার্যদিবস লাগে। মেশিন জাহাজগুলি একত্রিত হয়েছে — শুধুমাত্র ব্লোয়ার এবং হুডগুলি কন্টেইনার লোড করার জন্য আলাদা করা হয়েছে — যাতে এটি আপনার মেঝেতে পৌঁছানোর দিনই চলতে পারে৷

রপ্তানির অভিজ্ঞতা যা ঘর্ষণ দূর করে। আমরা তুরস্ক, মেক্সিকো, ভারত, ভিয়েতনাম এবং রাশিয়ায় নিয়মিত জাহাজ পাঠাই। সিই ডকুমেন্টেশন, উৎপত্তির শংসাপত্র, ফিউমিগেশন-মুক্ত প্লাইউড ক্রেটিং, এবং আপনার অন্যান্য শেল রুমের সরঞ্জামগুলির সাথে একত্রিত কন্টেইনার লোড করা আমাদের জন্য রুটিন।

বিক্রয়ের আগে এবং পরে সমর্থন করুন৷ আপনি অর্ডার করার আগে, আমাদের প্রকৌশলীরা আপনার গাছের মাত্রা, বালির ধরন এবং লক্ষ্য শেলের বেধ সম্পর্কে জিজ্ঞাসা করবেন, কারণ একটি মেশিনের আকারের ভুলটি কোনও মেশিনের চেয়ে খারাপ নয়৷ ডেলিভারির পরে, আপনি ইনস্টলেশন অঙ্কন, তারের ডায়াগ্রাম এবং ভিডিওর মাধ্যমে রিমোট কমিশনিং পাবেন। যদি একজন ব্লোয়ার তিন বছরে ব্যর্থ হয়, আমরা একটি প্রতিস্থাপন পাঠাই এবং কলে অদলবদলের মাধ্যমে আপনার প্রযুক্তিবিদকে নিয়ে যাই।

কাস্টমার কেস

অবস্থান: মন্টেরে, মেক্সিকো — তেল এবং গ্যাস এবং জল চিকিত্সা সেক্টরের জন্য ভালভ বডি, পাম্প হাউজিং এবং ইম্পেলার উত্পাদনকারী একটি ফাউন্ড্রি, প্রতি মাসে প্রায় 40 টন কাস্টিং।

পটভূমি এবং সমস্যা। গ্রাহক ব্যাকআপ আবরণের জন্য দুই রাউন্ড Ø1000 বালি ব্যারেল চালান। তাদের দীর্ঘতম গাছের পরিমাপ 1,450 মিমি, এবং একটি বৃত্তাকার ব্যারেলের সাহায্যে গাছটি যেখানে প্রবেশ করে সেখানে কার্যকর ব্যবহারযোগ্য প্রস্থ ব্যাসের চেয়ে অনেক কম। অপারেটরদের গাছটিকে কোণে কোণ করতে হয়েছিল, নীচের অর্ধেকটি প্রলেপ দিতে হয়েছিল, এটিকে টানতে হয়েছিল, এটিকে উল্টাতে হয়েছিল এবং বাকি অর্ধেকটি প্রলেপ দিতে হয়েছিল। প্রতি গাছে আবরণের সময় গড়ে 6 মিনিট, এবং একই গাছের নীচের দিকে শেলের পুরুত্বের রিডিং 1.4 মিমি পর্যন্ত আলাদা। তাদের শেল-সম্পর্কিত প্রত্যাখ্যানের হার ছিল 7.2% আগের ছয় মাসে, বেশিরভাগই ফাটল শেল এবং ভারী অংশে জ্বলতে থাকা। তাদের ব্যাকআপ আবরণে স্থায়ীভাবে তিনজন অপারেটরও ছিল এবং তাদের রাখার জন্য সংগ্রাম করছিল, কারণ কাজটি ধীর এবং শারীরিকভাবে বিশ্রী ছিল।

আমরা যা সরবরাহ করেছি। একটি SFS-1500 আয়তক্ষেত্রাকার তরলযুক্ত বালির বিছানা, 1,600 × 1,250 মিমি কাজ করার জায়গা এবং 850 মিমি গভীরতায় তৈরি করা হয়েছে তাদের দীর্ঘতম গাছকে অতিরিক্ত ঘর সহ পরিষ্কার করার জন্য। আমরা 460V / 60Hz এর জন্য একটি 11 কিলোওয়াট ব্লোয়ার ক্ষত লাগিয়েছি, SS304-এ যোগাযোগের পৃষ্ঠগুলি সরবরাহ করেছি কারণ তারা একটি কলয়েডাল সিলিকা বাইন্ডার চালায়, একটি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ যুক্ত করেছে যাতে অপারেটররা সূক্ষ্ম এবং মোটা ব্যাকআপ বালির মধ্যে সাসপেনশন উচ্চতা টিউন করতে পারে, এবং তাদের বিদ্যমান দুটি ফিডিং Ø250 কার পোর্ট্রিজে একটি বন্ধ হুড লাগিয়েছে। আমরা স্ট্যান্ডার্ড ল্যাচ ক্ল্যাম্পগুলিকে ভারী-শুল্কগুলির সাথে প্রতিস্থাপন করেছি এবং তারা স্ক্রিন পরিষ্কারের জন্য কত ঘন ঘন বিছানা খোলার পরিকল্পনা করেছিল তা দেখার পরে। মেশিনটি একটি অতিরিক্ত স্লারি ট্যাঙ্কের সাথে পাঠানো হয়েছিল যা তারা আলাদাভাবে অর্ডার করেছিল, একটি 20' পাত্রে একত্রিত হয়েছিল।

চার মাস পরে ফলাফল। প্রতি গাছের আবরণের সময় প্রায় 6 মিনিট থেকে 2.3 মিনিটে নেমে এসেছে, কারণ গাছটি এখন এক গতিতে উল্লম্বভাবে চলে যায়। একই গাছে খোলের বেধের পার্থক্য 1.4 মিমি থেকে 0.4 মিমিতে নেমে এসেছে। শেল-সম্পর্কিত প্রত্যাখ্যান 7.2% থেকে 2.6% হয়েছে। তিনটি ব্যাকআপ লেপ অপারেটরের মধ্যে দুজনকে মোমের ঘরে পুনরায় নিয়োগ দেওয়া হয়েছিল। গ্রাহকের নিজস্ব হিসাব মাত্র আট মাসের কম সময়ে পে-ব্যাক দেয় এবং তারা পরবর্তী ত্রৈমাসিকে তাদের রাতের শিফটের জন্য একটি দ্বিতীয় ইউনিটের অর্ডার দেয়।

এই পরিসংখ্যান গ্রাহকের উত্পাদন রেকর্ড থেকে আসে, একটি ব্রোশার থেকে নয়। আপনার ফলাফলগুলি আপনার বালি, আপনার স্লারি এবং আপনার অপারেটরদের উপর নির্ভর করবে — তবে মেশিনটি এটি করতে সক্ষম, এবং আপনি যদি তাদের কাছ থেকে এটি শুনতে চান তবে আমরা আপনাকে গ্রাহকের সাথে সরাসরি যোগাযোগ করতে পেরে আনন্দিত।

FAQ

1. আমি কখন একটি বৃত্তাকার মেশিনের পরিবর্তে একটি বর্গাকার মেশিন বেছে নেব?

এটি আপনার কাজের আকারে নেমে আসে। বৃত্তাকার ব্যারেলগুলি সমানভাবে তরল হয় এবং কোন মৃত কোণ থাকে না, এই কারণেই তারা কমপ্যাক্ট গাছের সাথে ছোট এবং মাঝারি অংশগুলির জন্য উপযুক্ত। একটি বর্গাকার বা আয়তক্ষেত্রাকার বিছানা আপনাকে একটি অনেক বড় ব্যবহারযোগ্য কাজের ক্ষেত্র এবং একটি সমতল, চওড়া খোলার জায়গা দেয়, যা আপনার গাছগুলি লম্বা হয়ে গেলে - মোটামুটি 900 মিমি-এর উপরে - বা যখন আপনি ভালভ বডি এবং ইম্পেলার কাফনের মতো চওড়া, ফ্ল্যাট ঢালাই কোট করেন তখন গুরুত্বপূর্ণ। একটি মোটামুটি গাইড হিসাবে: আপনি যদি আজ বালিতে পেতে গাছটিকে কাত করেন তবে আপনার একটি বর্গাকার মেশিন দরকার। আমাদের আপনার গাছের মাত্রা পাঠান এবং আমরা আপনাকে সৎভাবে বলব কোনটি উপযুক্ত।

2. বিছানা একটি অ-মানক আকারে তৈরি করা যেতে পারে, এবং আমাদের স্থানীয় পাওয়ার সাপ্লাই সম্পর্কে কি?

হ্যাঁ উভয়ের উপর। বিছানার দৈর্ঘ্য, প্রস্থ এবং গভীরতা সবই অর্ডার করার জন্য তৈরি করা হয়েছে — আয়তক্ষেত্রাকার বিছানা আসলে আমাদের সবচেয়ে সাধারণ কনফিগারেশন, ব্যতিক্রম নয়। ভোল্টেজ এবং ফ্রিকোয়েন্সি কারখানায় কনফিগার করা হয়; আমরা 415V/50Hz, 460V/60Hz, 220V/60Hz এবং 380V/50Hz এর জন্য তৈরি করেছি। আপনার কাছ থেকে আমাদের যা দরকার তা হল আপনার বৃহত্তম গাছের দৈর্ঘ্য, প্রস্থ এবং উচ্চতা যার মধ্যে রয়েছে ঢালা কাপ, ব্যাকআপ স্তরগুলির জন্য আপনি যে বালির ধরন এবং জাল ব্যবহার করেন এবং আপনার ওয়ার্কশপের ভোল্টেজ। আমরা ইস্পাত কাটা শুরু করার আগে আপনার নিশ্চিতকরণের জন্য একটি মাত্রাযুক্ত অঙ্কন ফেরত দেব
